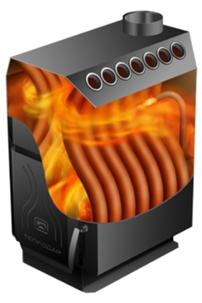

Трубная отопительная печь ТОП модель

ТОП модель140	Объем отапливаемого помещения, м3	140
Цена: 9 200 руб.	Габаритные размеры: ВхШхД, мм	700х375х400
	Масса печи, кг.	65
	Диаметр дымохода, мм	115
	Максимальная мощность, кВт	14
	Длина поленьев, мм	300
ТОП модель 200	Объем отапливаемого помещения, м3	200
Цена: 11 160 руб.	Габаритные размеры: ВхШхД, мм	700х375х520
	Масса печи, кг.	78
	Диаметр дымохода, мм	115
	Максимальная мощность, кВт	20
	Длина поленьев, мм	470

Схема установки

ВНИМАНИЕ! Монтаж печей и дымоходов должен производится в соответствии с СП 7.13130.2009 лицензированными организациями и квалифицированными специалистами.
Установка печи и монтаж дымохода в помещении должны проводиться с соблюдением требований настоящего руководства, а также действующих норм и правил пожарной безопасности СП 7.13130.2009.
В соответствии с правилами пожарной безопасности при монтаже печи необходимо соблюдать безопасные расстояния до возгораемых материалов стен, пола и потолка:
- в стороны и назад 500 мм
- вперед 1250 мм
- вверх 1200 мм
Указанные расстояния безопасности можно уменьшить в четыре раза, используя кирпичную кладку шириной ½ кирпича и воздушный зазор 30 мм до используемой сгораемой поверхности. Кладка должна быть выше верхней поверхности печи на 500 мм.
Если печь устанавливается не на фундамент, а на деревянный пол, то для его изоляции требуется выложить площадку толщиной 1/4 кирпича, в стороны от печи на 250 мм. Сверху кирпичную кладку закрыть металлическим листом или цементной стяжкой.
Пол из горючих и трудногорючих материалов следует защищать от возгорания предтопочным листом размером 700х500мм, располагаемым длинной его стороной вдоль печи.
Минимальное расстояние от топочной дверцы до противоположной стены - 1250 мм.
Расстояние между верхом печи и незащищенным потолком не менее 1200мм.
При использовании неутепленных модулей труб на длительном режиме работы печи “ТОП модель 200”, значительно увеличивается объем конденсата. В целях снижения объема конденсата при эксплуатации печи, рекомендуется использование двухстенных труб с теплоизоляцией типа “сэндвич”.
ВНИМАНИЕ! Запрещается выполнять соединения печи с дымоходом и дымохода с конструктивными элементами отапливаемого помещения неразборными.
При прохождении дымохода вблизи стены, изготовленной из сгораемого материала, необходимо изолировать её базальтовой ватой (или аналогом) и металлическим листом.
При монтаже дымоходной системы в зданиях с кровлями из горючих материалов требуется установить на трубу искроуловитель из металлической сетки с отверстиями размером не более 5х5 мм.
При проходе трубы через потолок, разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Зазоры между потолочными перекрытиями и разделками необходимо заполнять негорючими материалами (керамзит, шлак, базальтовая вата).
